KiCad 9.0 시작하기 — 물 감지 알람 PCB 만들기

무료·오픈소스 PCB 설계 도구 KiCad로 실제로 동작하는 보드를 처음부터 끝까지 만듦. 완성하면 싱크대 아래·보일러실 어디든 두고 쓰는 물 감지 알람이 됨.

DigiKey의 KiCad 9.0 – Getting Started 영상 시리즈(7편, 총 약 61분)를 바탕으로 한글로 재구성함. 각 편에 원본 영상 링크가 있음.

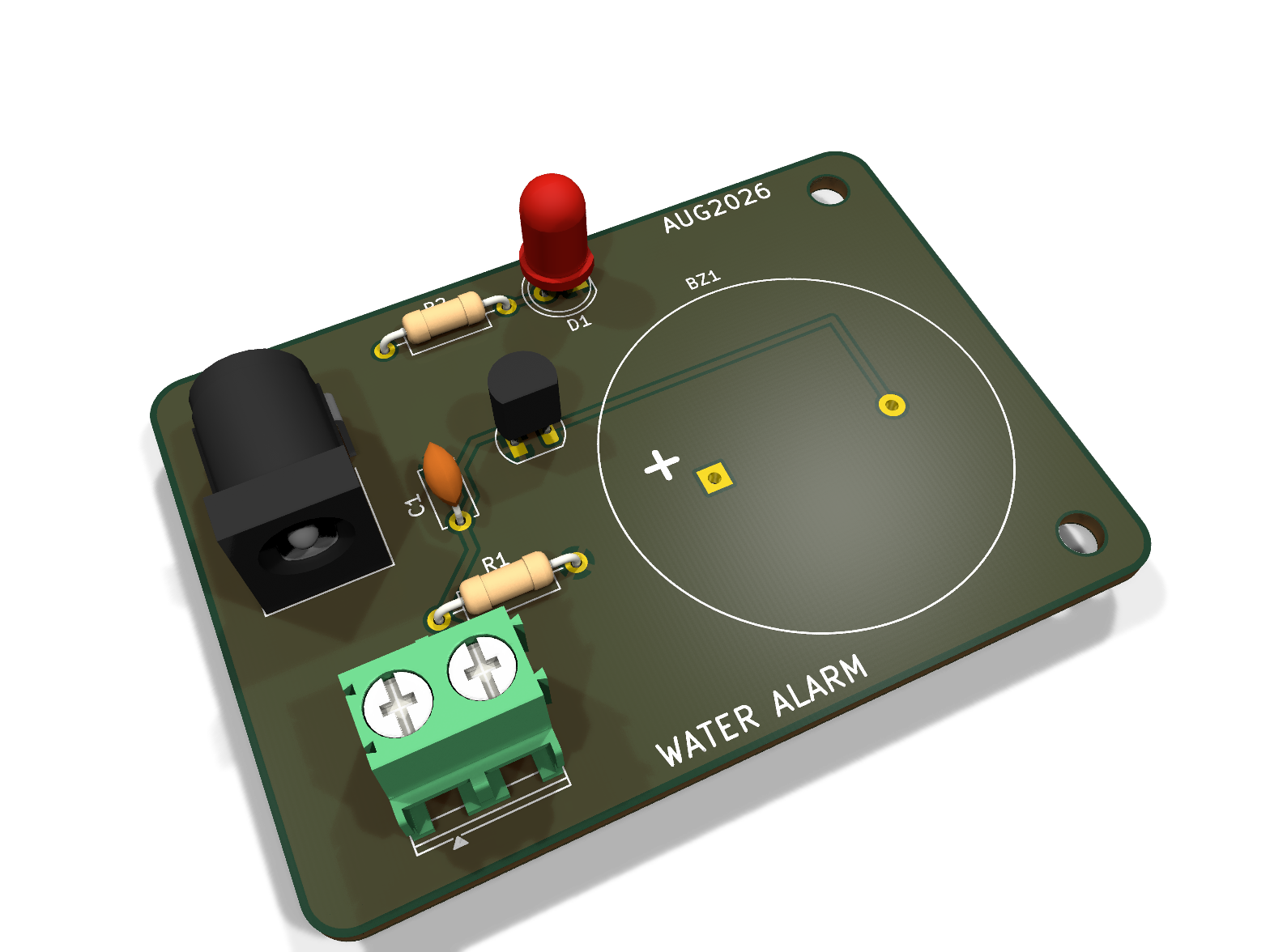

완성된 물 감지 알람 PCB 3D 렌더링
이 시리즈에서 만드는 물 감지 알람 보드. 부품 5개짜리 단순한 회로지만 PCB 제작의 전 과정을 담고 있음.

전체 흐름

PCB 제작 흐름도: 회로도 → 심볼 → 풋프린트 → PCB → 아트웍 → 거버 → 주문
KiCad는 하나의 프로그램이 아니라 여러 프로그램의 모음임. 각 단계마다 쓰는 프로그램이 다름.

목차

  1. 1 소개와 설치 5분
  2. 2 회로도 그리기 10분
  3. 3 커스텀 심볼 만들기 6분
  4. 4 회로도 완성과 ERC 6분
  5. 5 풋프린트 할당과 커스텀 풋프린트 9분
  6. 6 PCB 배치와 배선 18분
  7. 7 이미지·거버·BOM, 그리고 주문 7분

예제 프로젝트 파일

water_alarm_kicad.zip 내려받기

이 튜토리얼을 따라 만든 완성본 KiCad 프로젝트. 회로도·보드·커스텀 심볼/풋프린트 라이브러리·거버·BOM 포함. 원본 영상에는 프로젝트 파일 배포가 없어서 튜토리얼 그대로 재현해 만든 것임(ERC/DRC 통과 확인). KiCad 10 형식으로 저장돼 있어 KiCad 10 이상에서 열 것.

준비물

검증 환경: KiCad 10.0 / macOS · 최종 검토 2026-08-29 · 절차는 KiCad 9.0 영상 기준이고 10에서도 동일함을 확인함.

만드는 회로

물 감지 알람 동작 원리: 물이 전극을 연결하면 MOSFET 게이트가 켜져 부저가 울림
물이 두 감지 전극을 연결하면 MOSFET 게이트에 전압이 걸리고, 스위치처럼 켜져 부저가 울림. 대기 전류가 거의 없어 9V 전지로 1년 이상 동작함.
